首頁 ? 新聞動態 ? K系列盤式前橋產品簡介發布時間：2015-12-02
1、系統結構圖

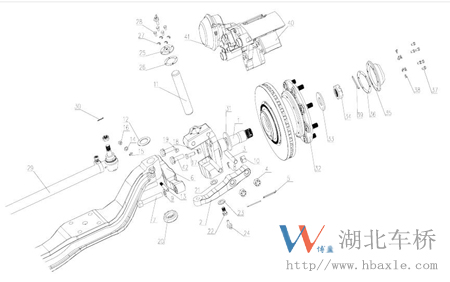

1.1 前橋總成系統結構圖
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
轉向節總成 |
22 |
螺栓 |
|
2 |
左上節臂 |
23 |
平墊圈 |
|
3 |
雙頭螺栓 |
24 |
彎頸式滑脂嘴 |
|
4 |
六角開槽薄螺母 |
25 |
轉向節上蓋 |
|
5 |
開口銷 |
26 |
紙墊片 |
|
6 |
轉向節臂 |
27 |
彈簧墊圈 |
|
7 |
六角頭螺栓 |
28 |
六角頭螺栓 |
|
8 |
彈簧墊圈 |
29 |
橫拉桿總成 |
|
9 |
平墊圈 |
30 |
開口銷 |
|
10 |
Ⅰ型六角螺母 |
31 |
前輪轂油封座圈總成 |
|
11 |
主銷 |
32 |
前輪轂盤總成 |
|
12 |
調整墊片 |
33 |
減摩擋片 |
|
13 |
楔形鎖銷 |
34 |
六角槽型扁螺母 |
|
14 |
平墊圈 |
35 |
前輪轂蓋 |
|
15 |
彈簧墊圈 |
36 |
紙墊片 |
|
16 |
Ⅰ型六角螺母 |
37 |
六角頭螺栓 |
|
17 |
轉向限位螺釘 |
38 |
彈簧墊圈 |
|
18 |
Ⅰ型六角螺母 |
39 |
開口銷 |
|
19 |
螺塞（尼龍） |
40 |
制動器總成 |
|
20 |
止推軸承總成 |
41 |
制動氣室 |
|
21 |
油封總成 |
42 |
六角頭螺栓 |

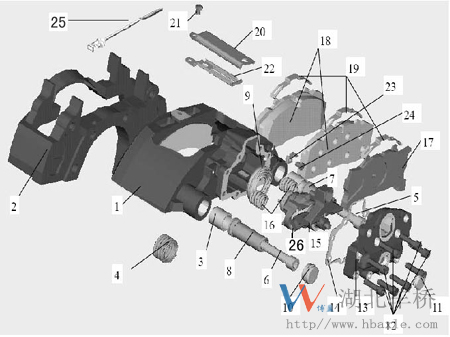

1.2 制動器結構圖
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
制動鉗 |
14 |
密封墊 |
|
2 |
支架 |
15 |
壓力臂總成 |
|
3 |
襯套 |
16 |
回位彈簧 |
|
4 |
導套防塵罩 |
17 |
推動板 |
|
5 |
內六角螺栓（短） |
18 |
摩擦片 |
|
6 |
內六角螺栓（長） |
19 |
壓簧 |
|
7 |
短導套 |
20 |
壓板 |
|
8 |
長導套 |
21 |
六角頭螺栓 |
|
9 |
螺桿防塵罩 |
22 |
支撐架 |
|
10 |
蓋帽 |
23 |
報警線座 |
|
11 |
堵蓋 |
24 |
六角頭螺栓 |
|
12 |
內六角螺栓(全螺紋) |
25 |
報警線總成 |
|
13 |
上蓋 |
26 |
轉軸組件 |

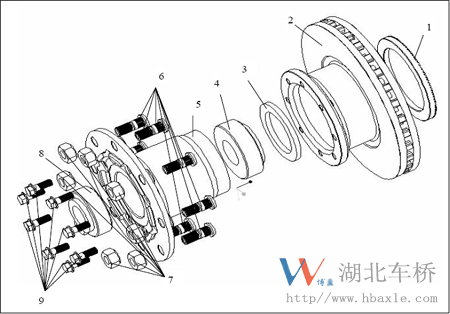

1.3 輪轂盤總成結構圖
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
ABS齒圈 |
6 |
車輪螺栓 |
|
2 |
制動盤 |
7 |
車輪螺母 |
|
3 |
油封 |
8 |
外軸承 |
|
4 |
內軸承 |
9 |
法蘭面螺栓 |
|
5 |
輪轂 |
|
|
2、特性與維修參數
2.1 技術參數及安裝簡圖
|
內容 |
技術參數 |
|
|
型號 |
HT30K-096S1 |
|
|
滿載軸荷 |
3000kg |
|
|
總成質量 |
300Kg |
|
|
鋼板彈簧中心距 |
790mm |
|
|
鋼板托中心孔孔徑 |
φ21×12 |
|
|
主銷內傾傾角 |
7° |
|
|
車輪外傾角 |
1° |
|
|
前軸結構 |
工字梁，落差70mm +34 mm |
|
|
制動盤的直徑和厚度 |
Φ320×34 |
|
|
輪胎螺栓直徑(長度)及分度圓 |
6×M20×1.5×30/Ф222.25 |
|
|
輪輞規格 |
5.5F-16 |
|
|
內/外輪轉角 |
40°/32° |
|
|
輪距 |
1860mm |
|
|
前束 |
0-4mm |
|
|
制 動 器 |
制動器形式： |
氣壓盤式制動器 |
|
制動器尺寸： |
17.5″ |
|
|
制動氣室規格 |
16″膜片制動氣室 |
|
|
制動間隙 |
0.5～1.2mm |
|
